前言

Bowtie is an ultrafast, memory-efficient short read aligner. It aligns short DNA sequences (reads) to the human genome at a rate of over 25 million 35-bp reads per hour.

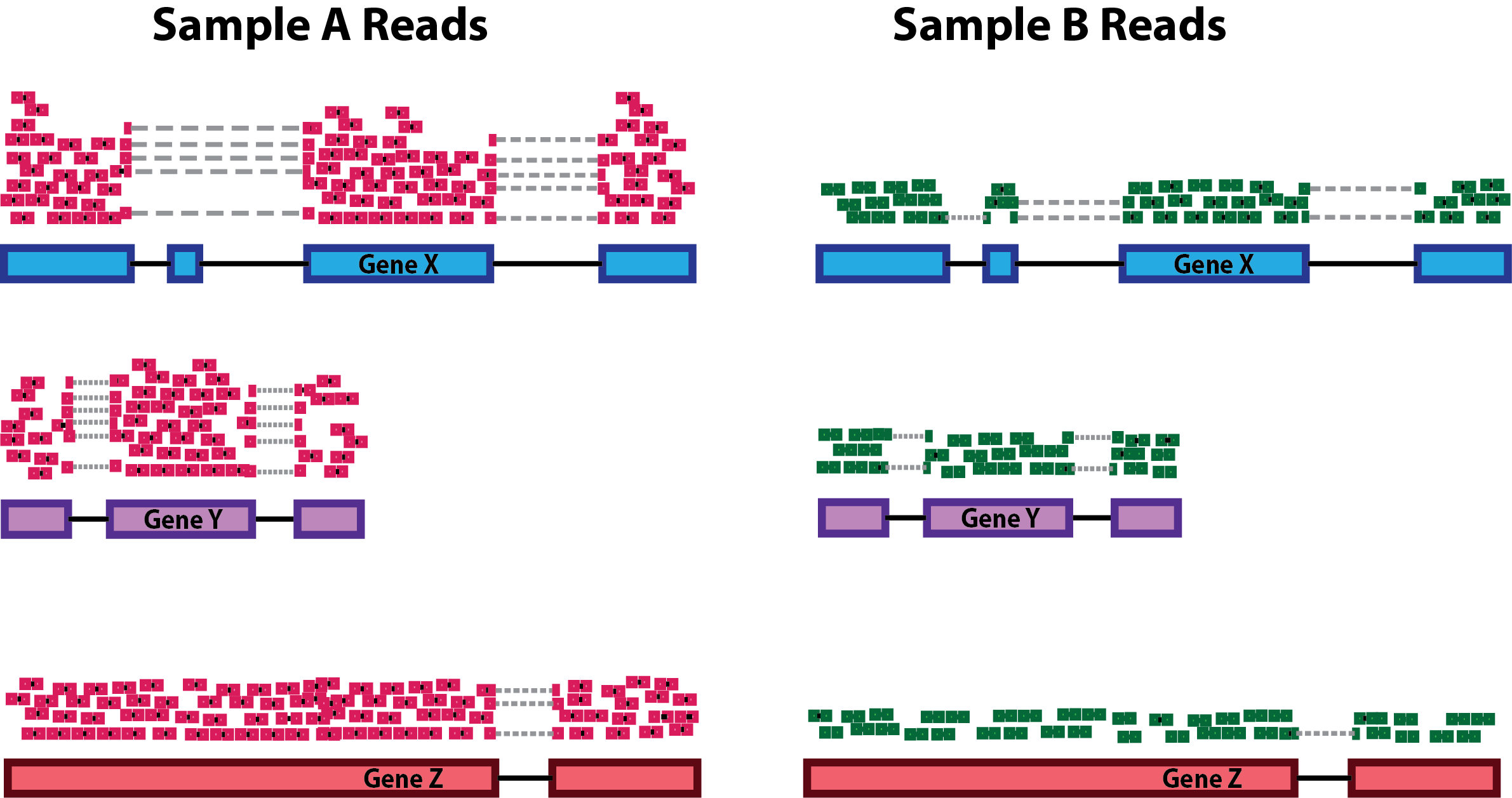

這是一個用來將基因片段 (read) 配對進整條基因 (reference) 的工具，透過演算法判斷最有可能的基因片段位置。 舊版 Bowtie 只能偵測字元不匹配 (mismtach) 的情況，新版 Bowtie2 還可以判斷字元不見 (gap) 的情況，而且運算速度更快。兩者參數、檔案皆不互通，以下教學僅提供 Bowtie2 的三支主程式。1

安裝方式

要安裝 Bowtie，可以透過 PyPI

$ pip install bowtie

或是開啟 conda 虛擬環境，切換到 bioconda，下載 bowtie

$ conda install -c conda-forge bowtie-py

要安裝 Bowtie2，可以透過 Ubuntu package manager

$ apt install bowtie2

或是開啟 conda 虛擬環境，切換到 bioconda，下載 bowtie2

$ conda install -c bioconda bowtie2

或是直接下載 source code，透過 GNU make 的方式編譯原始碼

1. bowtie2-build

bowtie2-build builds a Bowtie index from a set of DNA sequences. bowtie2-build outputs a set of 6 files with suffixes .1.bt2, .2.bt2, .3.bt2, .4.bt2, .rev.1.bt2, and .rev.2.bt2.

執行這支程式，可以將 DNA sequences (.fa) 建立成 bowtie2 需要的 index 檔案 (.bt2)。

它使用 Karkkainen's blockwise algorithm，可以自己設參數調整時空效率。預設會將記憶體用到極致，以求運算速度最大化。

使用方式

$ bowtie2-build <reference_in> <bt2_base> [options]
  • <reference_in>：str1.fa,str2.fa,str3.fa,...
  • <bt2_base>：str，會在當前路徑產生 str.1.bt2,str.2.bt2,...。可以先建好資料夾( eg. index )，再輸入 index/str ，就會輸出在資料夾內。

2. bowtie2-inspect

bowtie2-inspect extracts information from a Bowtie index about what kind of index it is and what reference sequences were used to build it. When run without any options, the tool will output a FASTA file containing the sequences of the original references.

執行這支程式，可以將 bt2 檔案反整理回 fa 檔，或是擷取出重要的資訊。通常比較少用到。

使用方式

$ bowtie2-inspect <bt2_base> [options]
  • <bt2_base>：str，會在當前路徑中尋找 str.1.bt2,str.2.bt2,...

3. bowtie2

bowtie2 takes a Bowtie 2 index and a set of sequencing read files and outputs a set of alignments in SAM format.

最重要的程式，負責將 read 與 build 後的 reference 進行配對。

可能情況

  • mismatch：某個字元沒對到
Read:      TCGACTTCG
           ||||| |||
Reference: TCGACATCG
  • gap：缺少某個字元（可能發生在 read 或 reference)
Read:      TCGAC-TCG
           ||||| |||
Reference: TCGACATCG

配對方法

  • End-to-end alignment ( default )

在 reference 中搜尋所有可配對 read 的字元

Read:        GACTGGGCGATCTCGACTTCG
Reference:   GACTGCGATCTCGACATCG

Alignment:
  Read:      GACTGGGCGATCTCGACTTCG
             |||||  |||||||||| |||
  Reference: GACTG--CGATCTCGACATCG
  • Local alignment ( --local )

自動修剪 read 的兩端以求最大相似度

Read:        ACGGTTGCGTTAATCCGCCACG
Reference:   TAACTTGCGTTAAATCCGCCTGG

Alignment:
  Read:      ACGGTTGCGTTAA-TCCGCCACG
                 ||||||||| ||||||
  Reference: TAACTTGCGTTAAATCCGCCTGG
  • Score 打分數

原始分數 0 分，再將每個符合處加分 (match bonus)，不符合處扣分 (penalty)。分數超過 threshold 才會被視為 valid 。

--ma (match bonus, only in local alignment) Default: 2
--mp (mismatch penalty) Default: 2~6
--np (penalty for having an N) Default: 1
--rdg (read gap penalty) Default: 5,3
--rfg (reference gap penalty) Default: 5,3

範例：

Read:     GACTG--CGATCGACTTCG ... ACG  (length=50)
          |||||  |||||||| ||| ... |||
Reference:GACTGGGCGATCGACATCG ... ACG

Score ( end-to-end ): gap open (-5) + gap extension (-3*2) + mismatched at a high-quality position (-6) = -17

Score ( local ): -17 + match bonus (2*49) = 81

  • Mapping quality 配對品質

read 可能對到很多 reference 分數都超過 threshold。配對品質越高，代表某個配對可能性越突出 (uniqueness)。

MAPQ = -10*log( p )，p 是配對錯誤的機率

配對結果

  • Default：尋找最佳解

尋找最佳解的方式不是先找出所有解，再找出最佳解，而是透過 dynamic programing 將 read 拆解成許多小序列再進行配對，所以運算效率會受限於拆解方式

參數 -D, -R：越高就算越準，但越花時間

  • K mode：尋找複數可能

例：-k 2 代表尋找兩個解（不一定是最佳解）

  • A mode：尋找所有可能

例：-a，注意可能會算得很久～

使用方式

$ bowtie2 -x <bt2-idx> -U <r> -S <sam> [options]
  • -x <bt2-idx>：build 出來的 .bt2 index 名稱 ( eg. str )
  • -U <r>：要比對的基因片段檔案 ( eg. read.fq )
  • -S <sam>：輸出的檔案 ( eg. output.sam )

其他參數

  • -p：使用平行處理，加快運算
  • -f：讀入 .fa 而不是 .fq
  • -L：每個 seed 的長度
  • -i：每個 seed 的位移，是一個以 read 長度為變數的公式，例如 -i S,1,2.5 代表 f(x) = 1 + 2.5 * sqrt(x)
  • --score-min：設定配對分數的 threshold ( 一個以 read 長度為變數的 function )
  • --norc：不要配對 reverse-complement
  • --no-unal：輸出檔案不含配對失敗的序列
  • --no-hd：輸出檔案不含標頭，如 @HD, @SQ, @PG, ...

以下效率參數由「速度快」～「算得準」：

  • --very-fast(-local)
  • --fast(-local)
  • --sensitive(-local) 預設值
  • --very-sensitive(-local)

輸出結果

詳細內容請參考 文件，或是補充資料 ( SAM format )

  • 1: read 名稱
  • 3: reference 名稱，沒對到會是「 * 」字號
  • 4: 配對起始位置 ( 從 1 開始 )
  • 5: 配對品質
  • 6：CIGAR，標記配對結果 ( M: match or mismatch、D: read open、I: ref open )
  • 10: read 序列內容
  • AS:i: 比對分數
  • XM:i: mismatche 數量
  • XO:i: gap open 數量
  • XG:i: gap extension 數量
  • MD:Z: mismatch 與 read open 的位置，請參考 文件 第三頁

補充

  • 類似工具：Burrows-Wheeler Aligner (BWA) 2
  • HYB 使用的 Bowtie2 參數：3
    • -D 20 -R 3 -N 0 -L 16 -i S,1,0.50，類似 very-sensitive，只是 seed 長度設更短
    • -k 20 尋找前20個解 ( 不一定是最佳解 )
    • --local 會自動修剪 read 兩端來尋求最佳配對
    • --score-min L,18,0 設定 threshold 最低 18 分
    • --ma 1 --mp 2,2 --np 0 --rdg 5,1 --rfg 5,1 設定打分數方式

Footnotes

  1. B. Langmead and S. L. Salzberg, “Fast gapped-read alignment with Bowtie 2,” Nature Methods, vol. 9, no. 4, pp. 357–359, Mar. 2012, doi: https://doi.org/10.1038/nmeth.1923. ↩

  2. H. Li, “Aligning sequence reads, clone sequences and assembly contigs with BWA- MEM.,” arXiv, May 2013, doi: https://doi.org/10.48550/arXiv.1303.3997. ↩

  3. Travis, Anthony J, et al. “Hyb: A Bioinformatics Pipeline for the Analysis of CLASH (Crosslinking, Ligation and Sequencing of Hybrids) Data.” Methods, vol. 65, no. 3, pp. 263–273, Feb 2014, https://doi.org/10.1016/j.ymeth.2013.10.015. ↩
